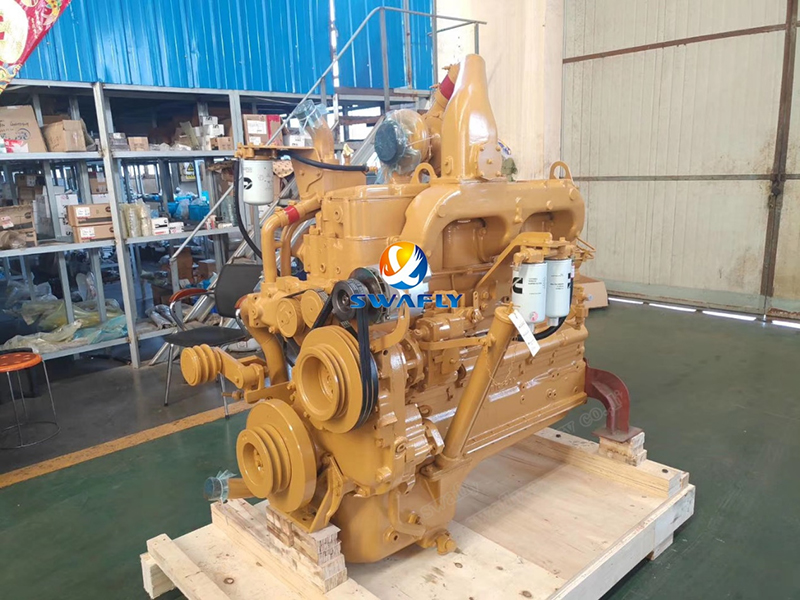

En praktisk guide för montering av Cummins NT855-motorn

DeCummins NT855 motorhar förtjänat sitt rykte för tillförlitlighet och prestanda genom precisionsteknik och noggrann montering. Att få monteringsprocessen rätt är det som ger liv till denna powerhorse. Låt oss gå igenom nyckelstegen som förvandlar exakt bearbetade komponenter till en fullt fungerande motor.

Bygga grunden: Cylinderblockmontering

Tänk på cylinderblocket som motorns ryggrad. Varje annan komponent förlitar sig på dess strukturella integritet.

· Inledande inspektion: Före allt annat, kontrollera noggrant att alla oljekanaler är rena. Eventuellt skräp som lämnas kvar kan orsaka allvarlig skada senare. Kontrollera också att alla kärnpluggar sitter ordentligt.

·Plugginstallation: Rörpluggar i olika storlekar kräver specifika vridmoment:

· Nyckelpunkt: Använd aldrig teflontejp på pluggar som går in i huvud- eller extraoljegallerier - använd tätningsmedel istället. För kopppluggar, applicera en generös mängd Loctite tätningsmedel.

Sakens hjärta: vevaxel och huvudlager

Det är här precision blir avgörande. Vevaxeln omvandlar kolvens rörelse till rotationskraft, och dess lager måste vara perfekta.

· Förberedelse: Renlighet är inte förhandlingsbar. Torka av huvudlagerhålen noggrant och se till att bultarna är rena och torra. Kom ihåg: övre skal har oljehål, nedre skal inte. N-seriens motorer använder tre olika lagertyper över de sju positionerna.

·Monteringsprocess:Olja lätt de övre lagerskålarna innan montering. När du hanterar det 7:e huvudlagret, glöm inte styrringen. Installera tryckbrickor med den räfflade sidan mot vevaxeln. Applicera ren olja på tapparna och nedre skalen och placera sedan lagerlocken försiktigt enligt deras numrerade placeringar.

· Momentsekvens:Följ denna process i flera steg:

1. Dra åt till 85 ft.lb (115 N.m)

2. Avancera till 250–260 ft.lb (339–352,5 N.m)

3. Lossa helt för att lindra spänningen

4. Dra åt till 85 ft.lb (115 N.m)

5. Slutligt vridmoment: 250-260 ft.lb (339-352,5 N.m)

· Klareringskontroll: Nytt spel i vevaxeländen bör mäta 0,007-0,018 tum (0,18-0,48 mm). För begagnade vevaxlar, överstig inte 0,022 tum (0,56 mm).

Tätning av kamrarna: Installation av cylinderfoder

Korrekt linerinstallation säkerställer kompressionsintegritet och kylningseffektivitet.

· Inspektion:Kontrollera om det finns några vassa kanter i foderhålen som kan skada O-ringarna. Ytor ska vara rena och oljefria.

· Förseglingsplacering:Installera den rektangulära ringen i det övre spåret (fas ned), svart O-ring i mitten och röd O-ring i det nedre spåret. Viktigt: Smörj endast O-ringarna precis före installationen och slutför monteringen inom 15 minuter efter oljan.

· Kritiska mätningar:Efter applicering av tätningsmedel har du 5 minuter på dig att installera liners. Kontrollera fodrets utsprång (0,003-0,006 tum) och hålets orundhet (max 0,003 tum i kolvens rörelseområde).

Effektomvandling: Kolv- och stångmontering

Det är här linjär rörelse blir rotation - kärnan i motordrift.

· Ring installation:"TOPP"-markeringarna är vända uppåt. Installera oljeringen först, var noga med att inte sträcka ut ringarna för mycket. Förskjut alla ringgap ordentligt.

· Piston-Rod-äktenskap: Värm kolvarna till 210°C (98,9°F) i 15 minuter för stiftinstallation. Tvinga aldrig stift med en hammare - om kolven svalnar under 70°C (21°F), måste du starta om uppvärmningsprocessen.

· Installationstips:Rikta in lagertapparna ordentligt och se till att oljehålen matchar. Smörj allt rikligt innan installation. Använd en ringkompressor och styrstavar försiktigt på vevaxeln.

· Stångbultsmoment:

1. 70-75 in.lb (95-102 N.m)

2. 140-150 in.lb (190-203 N.m)

3. Lossa helt

4. 70-75 in.lb (95-102 N.m)

5. Final: 140–150 in.lb (190–203 N.m)

Ventiltiming: Kamaxelinstallation

Precisionen här avgör hur bra motorn andas.

· Inspektion:Kontrollera både kamaxel och bussningar för slitage eller skador.

· Nyckeljustering:Excentriska nycklar är motorspecifika - blanda inte ihop dem. Montera tryckplattan med oljespåret mot kugghjulet.

· Tidsmärken:Rikta in "0"-märkena på kamaxeln och vevaxeldreven perfekt.

· Tillstånd:N-motorer använder shims för justering av slutspelet; K-motorer har förinställda tryckplattor.

Stödsystem: Slutförande av monteringen

De återstående komponenterna samlar allt till en komplett motor:

· Växelhus:Kontrollera bussningar och tätningar. Dra åt 24 bultar till 45-55 ft.lb (61-74 N.m)

· Bakre tätning:Undvik att smörja själva tätningen. Dra åt 8 bultar till 30-35 ft.lb (41-47 N.m)

· Oljetråg:Totalt 36 bultar med olika gängtyper. Vridmoment: 35-40 ft.lb (47-54 N.m)

· Vattenpump:6 bultar (2 långa, 4 korta) vid 30-35 ft.lb (41-47 N.m)

· Oljepump:Smörj O-ringen före installation. 5 bultar vid 35-45 ft.lb (47-61 N.m)

Slutlig integration: Huvudkomponenter

· Tillbehörsenhet:Kalibrera PT-pumpen i förväg. Förskjut växeltid för att förhindra luftkonkurrens mellan kompressor och motor.

· Vibrationsdämpare:Kontrollera efter läckor genom att värma upp till 75°C. Korsdrag åt sex 7/8-tumsbultar till 175–205 ft.lb (190–217 N.m)

· Cylinderhuvuden:Trycktest före installation. Följ momentsekvensen i tre steg:

1. 20-25 ft.lb (27-34 N.m)

2. 80-100 ft.lb (108-136 N.m)

3. Final: 265–305 ft.lb (359–413,5 Nm)

Finjustering: Insprutningstid

Rätt timing säkerställer effektiv förbränning:

· Sätt upp visare på kolven och insprutningsstången

· Följ rotationsproceduren i flera steg för att ta hänsyn till växelspel

· Slutlig verifiering hos BDC bekräftar korrekt tidpunkt

· Kom ihåg: N-motorer använder shims för timingjustering, medan K-seriens motorer använder olika excentriska nycklar

Att få vart och ett av dessa steg rätt - med rena komponenter, korrekt smörjning, korrekta vridmoment och exakta justeringar - är det som gör att en NT855 lever upp till sitt legendariska rykte om hållbarhet och prestanda.
